[Jedrker]

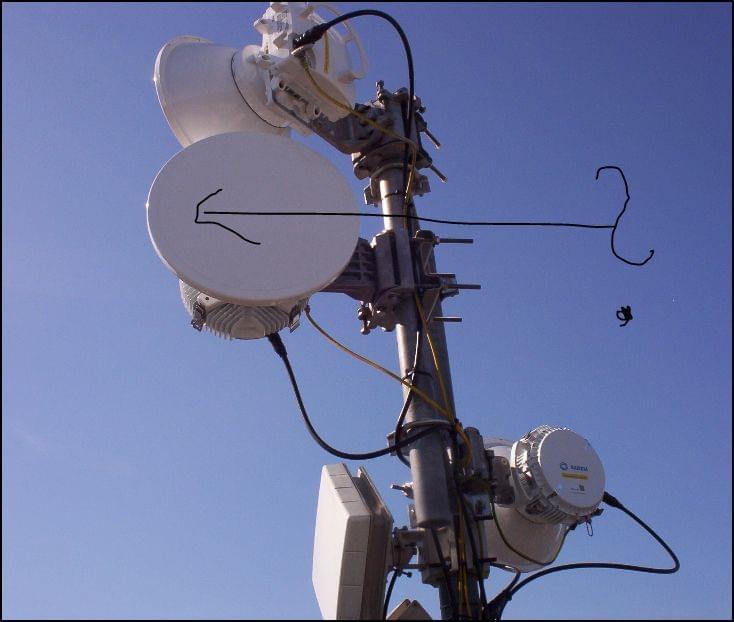

Jadąc dzisiaj samochodem, zauważyłem robotników na maszcie Playa instalowali coś takiego :

Co to za talerze ?
Dodam, że wcześniej tych białych okrągłych talerzy nie było, i nadajniki działały bez zarzutu.
Czyżby to był gsm 900 ?

[ Dodano: 2009-01-21, 17:11 ]

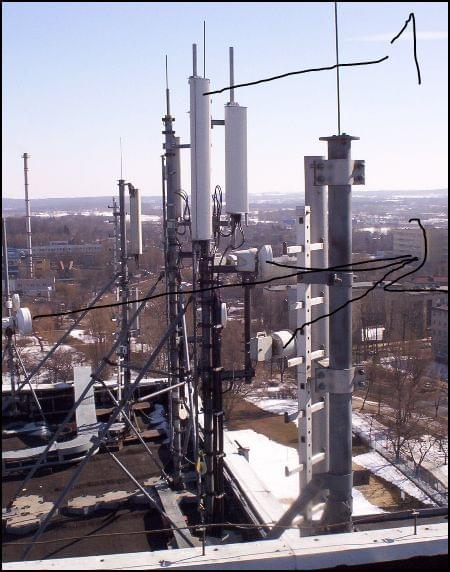

Tu na tym zdjęciu.
1 to nadajnik UMTS prawda ?
I z tego co widzę, to chyba nawet orange.
A te talerze to nadajniki gsm ?
Do czego one służą ?
Nie zadałbym pytania na forum, ale nie wiem nawet jak nazwać to białe i okrągłe

[kowcio]

Ja widzę, że to chyba sprzęt wyprodukowany przez firmę Sagem
Dokładnie widzę to tutaj (po powiększeniu widać obszar zaznaczony na czerwono):

Play korzysta ze sprzętu Huawei. Nie wiem, co tam robi sprzęt firmy Sagem. Chyba, że już naprawdę ślepy jestem i mam jakieś zwidy. Na pewno to jest nadajnik Play?

Do czego one służą ?
Nie zadałbym pytania na forum, ale nie wiem nawet jak nazwać to białe i okrągłe

To są chyba takie talerzyki, które wymieniają się informacjami z inną pobliską stacją operatora. Dokładnie nie wiem jak to się nazywa

[Pawrzes]

To są radiolinie

[kowcio]

To są radiolinie

Faktycznie, przegooglowałem i Pawrzes ma rację. Tylko dlaczego to jest radiolinia Sagem a nie Huawei? Dobrze widzę napis i logo Sagem na tej radiolinii?

[borax11]

A dokładniej lub bardziej fachowo paraboliczna linia radiowa

[ Dodano: 2009-01-21, 17:29 ]
Dobrze widzisz...., napisane tam jest SAGEM

[Jedrker]

Ja widzę, że to chyba sprzęt wyprodukowany przez firmę Sagem

być może, jak mówię, jadąc samochodem zauważyłem panów co montowali takie cuś białego okrągłego na maszcie Play.
Zdjęcia te pochodzą z neta, bo chciałem jakoś zobrazować to białe cuś
W każdym bądź razie identyczne zakładali na maszcie Play.

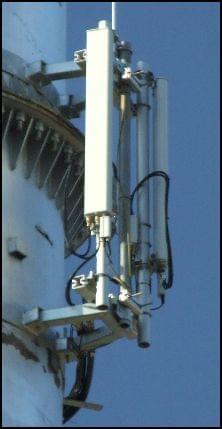

Do tej pory stał sobie maszt z czymś takim tylko :

bez tej antenki od góry co widać(zdjęcie z neta)
Teraz to co widać wyżej podnieśli wyżej i poniżej zakłądają właśnie takie białe talerze, i nie wiem co to takiego jest

[mariusz9a]

kowcio, a dlaczego na antenach sektorowych jest napisane np Kathrein a nie Ericsson czy tam Nokia - Siemens To takie porównanie do tego pytania

[Jedrker]

A dokładniej lub bardziej fachowo paraboliczna linia radiowa

hmm, do czego to w takim razie służy ?
Wiem, że nadajniki umieszczone na maszcie przed instalacją tego białego były odpalone, bo miałem full zasięg, więc to białe to jakiś dodatek do nodeB czy tam wzmacnia sygnał sieci tak ?
A już myślałem, że play u mnie gsm buduje

[mariusz9a]

A dokładniej lub bardziej fachowo paraboliczna linia radiowa

hmm, do czego to w takim razie służy ?
Wiem, że nadajniki umieszczone na maszcie przed instalacją tego białego były odpalone, bo miałem full zasięg, więc to białe to jakiś dodatek do nodeB czy tam wzmacnia sygnał sieci tak ?
A już myślałem, że play u mnie gsm buduje

Są to anteny mikrofalowe do nadawania punkt - punkt. Czyli do komunikacji między nadajnikami.

[borax11]

zaznaczone są te twoje "talerze" albo miski lub beczki ale prawidłowo radiolinie...
tylko że nad nr 4 jest jeszcze jedna....
Fotka Krynica Morska O.W Zefir

[Jedrker]

Są to anteny mikrofalowe do nadawania punkt - punkt. Czyli do komunikacji między nadajnikami.

OK, to możliwe było, że stacja play działała prawidłowo bez tego ?

[borax11]

a i taka jedna radiolinia może kosztować nawet 50 Tys. zł i nadawać na paśmie 50 Ghz lub 30 lub 20 etc.

[ Dodano: 2009-01-21, 17:48 ]
tak , możliwe bo mogła być podłączona światłowodem

[kowcio]

kowcio, a dlaczego na antenach sektorowych jest napisane np Kathrein a nie Ericsson czy tam Nokia - Siemens To takie porównanie do tego pytania

Chyba nie zrozumiałeś mnie. Początkowo Jedrker nie napisał, że zdjęcia pochodzą z Internetu, wieć myślałem, ze to fotka jego autorstwa, i zdziwiło mnie, że Play wykorzystał radiolinię Sagem, a nie huawei. Sony Ericsson nie produkuje takiego sprzętu, jak już to Ericsson...
borax11, poznaję te zdjęcie. Nadajnik Orange. Są anteny 450 MHz

I teraz odchodzi się od tych radiolinii na rzecz światłowodów

[borax11]

Tylko jak coś padnie BTS podłączonym światłem to trzeba konfigurować od początku wszystko , a jak jest BTS podłączony radiolinią to nie trzeba
takie małe info

[Patryk_]

tak , możliwe bo mogła być podłączona światłowodem

albo po DSL

[ Dodano: 2009-01-21, 18:01 ]

Co to za talerze ?

Anteny linii radiowych,czyli mikrofalowych łącz dosyłowych

[kuwejt]

a i taka jedna radiolinia może kosztować nawet 50 Tys. zł i nadawać na paśmie 50 Ghz lub 30 lub 20 etc.

[ Dodano: 2009-01-21, 17:48 ]
tak , możliwe bo mogła być podłączona światłowodem

Według krajowej tabeli zagospodarowania czestotliwosci, dla potrzeb transmisji
cyfrowej punkt-punkt przeznaczono nastepujace pasma czestotliwosci: 7GHz, 13GHz,
5GHz, 18GHz, 23GHz, 38GHz. Wybór pasma zalezy od kilku czynników. Ze wzgledu
na fakt ze im wyzsze pasmo tym nizsze opłaty za jego dzierzawe, z reguły wykorzystuje
sie najwyzsze pasmo w jakim na danym dystansie mozna zestawic łacze o odpowiednim
bilansie mocy. Z drugiej strony, wiekszy dystans wymusza prace w nizszych
pasmach
Maksymalny dystans osiagalny przez radiolinie jest uzalezniony od kilku czynników,
miedzy innymi od pasma radiowego w którym pracuje radiolinia, zastosowanej
modulacji a takze zysku energetycznego anten. Odpowiednio dobierajac parametry
radiolinii mozna budowac łacza o stosunkowo duzej przepustowosci na dystansach
nawet 40-50km. Oprocz tego linia radiowa bezwzglednie wymaga by była bezposrednia widocznosc pomiedzy antenami, a w 60% pierwszej strefy Fresnela nie moze znajdowac sie zaden obiekt.
Ogolnie polecam: Radiolinie FAQ mozne sie naprawde wielu ciekawych rzeczy dowiedziec

[Łukasz_W]

Po pierwsze to co pokazuje kolega na zdjęciach to nie są żadne nadajniki tylko anteny. Ja tam nadajników nie widzę
Te "talerze" to anteny linii radiowych - o czym koledzy już napisali.
To, że jedna antena jest Sagema nie znaczy, że wszystkie są Sagema. Tego tam nie widać.
Kowcio myślę, że to jednak Ty nie zrozumiałeś, bo Huawei nie jest producentem anten, a stacji bazowych. Play może mieć więc anteny paraboliczne jak również sektorowe różnych producentów.
Po drugie antena oznaczona jako "1" raczej na pewno nie jest UMTS-owa.

[yagi]

Play korzysta z NodeB i BTS Huawei. Kwestia tylko jest taka ze ta firma nie produkuje anten...

[darnok]

Play korzysta z NodeB i BTS Huawei. Kwestia tylko jest taka ze ta firma nie produkuje anten...

Ale radiolinie produkuje i Play z nich korzysta.
http://www.huawei.com/transport_network ... /rtn600.do
Sam "talerz" to tylko antena i moze byc dowolnej innej firmy. I tak jest zapewne na tym zdjeciu takze.

To z czego sklada sie radiolinia to taka "dupka" z tylu anteny i ten element zamontowany w srodku pomieszczenia (na dole powyzszego zdjecia)

[muddy]

tak , możliwe bo mogła być podłączona światłowodem

Być może ta nowa radiolinia służy do podłączenia kolejnej, nowej stacji, do której nie można/nie opłaca się ciągnąć światłowodu.
